مقایسه PAUT و رادیوگرافی صنعتی (RT) در بازرسی جوش
توسط
مقایسه از نظر نوع اطلاعات، دسترسی، ایمنی پرتویی، ثبت نتایج، هزینه و زمان؛ بدون ادعای برتری مطلق یک روش بر دیگری
مقایسه روشهای بازرسی جوش: PAUT در مقابل رادیوگرافی (RT)
در پروژههای صنعتی و مهندسی جوش، انتخاب روش مناسب برای بازرسی غیرمخرب (NDT)، یکی از حیاتیترین تصمیماتی است که میتواند بر هزینهها، زمانبندی و در نهایت ایمنی سازه تأثیر مستقیم بگذارد. دو روش رادیوگرافی صنعتی (RT) و آرایه فازی التراسونیک (PAUT)، از پرکاربردترین متدها برای بررسی کیفیت جوش هستند.
اینها مفاهیمی هستند که فرهنگ متمایز ما را شکل میدهند و ما را از دیگران متمایز میکنند. آنها روحیه شرکت ما را هدایت میکنند که ما را قادر می سازد قول هایی را که به مشتریان و افراد خود میدهیم را انجام دهیم.
ارزش های تجاری بریزا
در بریزا فرهنگ ما از طریق سه ارزش اصلی زنده می شود:
ما از فرصت ها برای نوآوری و رشد استفاده میکنیم
ما یک شرکت با هدف مشترک هستیم
ما به یکدیگر و دنیای اطرافمان اهمیت میدهیم
۱. نوع اطلاعات و کیفیت تصویر
- رادیوگرافی (RT): یک تصویر دو بعدی (۲D) از درون جوش ارائه میدهد که بر اساس اختلاف ضخامت و چگالی مواد ایجاد میشود. RT برای تشخیص عیوب حجمی مانند حفرهها (Porosity) و سرباره (Slag) بسیار عالی عمل میکند، اما در شناسایی عیوب تخت و ظریف (مانند عدم ذوب یا Lack of Fusion) ممکن است چالشبر باشد.

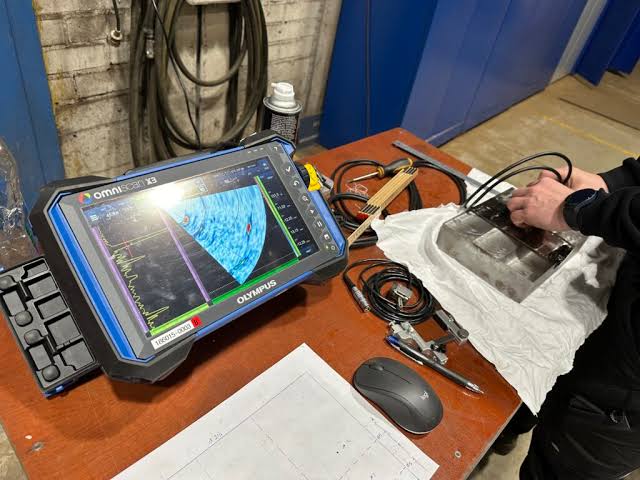

- آرایه فازی (PAUT): اطلاعات را به صورت مقاطع عرضی و سهبعدی (۳D) ارائه میدهد. این روش در شناسایی جهتگیری و عمق عیوب بسیار دقیق است و میتواند هندسه دقیق عیوب تخت و لایه ای را به خوبی نمایش دهد.
۲. ایمنی و محیط کار

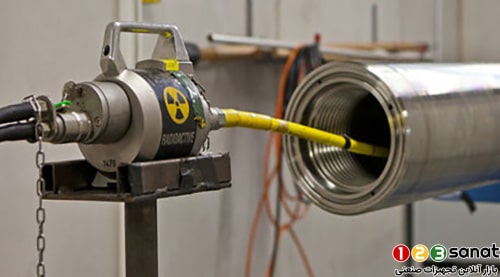

- رادیوگرافی (RT): استفاده از منابع پرتوی (ایزوتوپها یا دستگاههای X-Ray) ریسکهای ایمنی بالایی دارد. هنگام بازرسی، حریم ایمنی باید رعایت شود و معمولاً فعالیتهای کاری در محیط اطراف متوقف میگردد.
- آرایه فازی (PAUT): این روش کاملاً ایمن است و هیچ پرتو یونیزانی تولید نمیکند. این ویژگی باعث میشود بازرسی در محیطهای شلوغ یا در حین فعالیت سایر تیمها بدون ایجاد وقفه انجام شود.
۳. دسترسی و محدودیتهای فیزیکی
- رادیوگرافی (RT): نیاز به دسترسی از دو طرف قطعه دارد (یک طرف منبع و طرف دیگر فیلم)؛ مگر در موارد خاص که از روشهای پیشرفتهتر استفاده شود.
- آرایه فازی (PAUT): معمولاً از یک طرف (One-sided access) قابل انجام است، که این ویژگی در بازرسی لولههای زیر زمین یا سازههایی که دسترسی دوطرفه ندارند، یک مزیت بزرگ محسوب میشود.
۴. ثبت، ذخیره و بازبینی نتایج
- رادیوگرافی (RT): نتایج بر روی فیلمهای فیزیکی ثبت میشوند. اگرچه دیجیتالی کردن فیلمها (CR/DR) امکانپذیر است، اما فرآیند آرشیو و بازبینی تصاویر قدیمی ممکن است پیچیدهتر باشد.
- آرایه فازی (PAUT): تمام دادهها به صورت دیجیتال و با جزئیات کامل ذخیره میشوند. این دادهها را میتوان به راحتی در سیستمهای کامپیوتری آرشیو کرد و در صورت نیاز به بررسیهای بعدی یا جلسات فنی، با دقت بسیار بالا بازبینی نمود.
۵. تحلیل هزینه
- رادیوگرافی (RT): هزینههای جاری (مصرف فیلم، مواد شیمیایی ظهور و ظهور، مدیریت ضایعات رادیواکتیو) ممکن است در پروژههای طولانیمدت بالا باشد، اما تجهیزات اولیه آن نسبت به PAUT معمولاً ارزانتر است.
- آرایه فازی (PAUT): هزینه اولیه سرمایهگذاری برای خرید دستگاه و پروبهای پیشرفته بسیار بالا است، اما هزینههای جاری و مصرفی در طول پروژه بسیار پایین است.
۶. زمانبندی و سرعت اجرا
- رادیوگرافی (RT): فرآیند شامل آمادهسازی، قرار دادن فیلم، اکسپوژر (تابش) و سپس فرآیند شیمیایی ظهور است که میتواند زمانبر باشد و نیاز به توقف کار برای رعایت ایمنی دارد.
- آرایه فازی (PAUT): نتایج به صورت آنی (Real-time) قابل مشاهده هستند. این یعنی بازرس میتواند بلافاصله پس از اسکن، وضعیت را اعلام کند و فرآیند تولید یا جوشکاری بدون توقف ادامه یابد.
